NCZD型行星齿轮减速机

产品名称：NCZD型行星齿轮减速机

产品介绍：

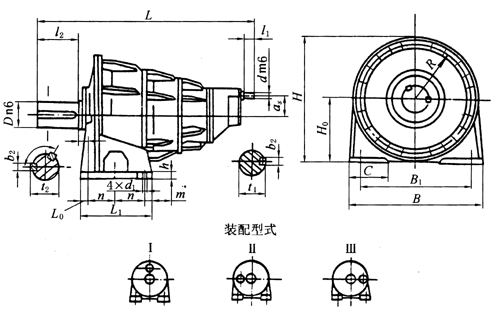

NCZD型行星齿轮减速机外形及安装尺寸

NCZD减速器的外形、装配型式和安装尺寸(mm)

规格代号	型号规格	公称传动比i	外形及中心高					轴伸								地脚尺寸								质量(kg)	润滑油量(L)
规格代号	型号规格	公称传动比i	L	B	H	H₀	R/a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₀	n	m	h	B₁	C	d₁	质量(kg)	润滑油量(L)
1	NCZD 315	450～1120	845	560	525	265	260 82	20	120	36	165	22.5	6	127	32	520	35	130	30	25	470	240	22	430	20
2	NCZD 355	450～1120	974	630	590	300	290 91	22	140	36	200	24.5	6	148	36	380	38	155	35	28	520	170	26	540	26
3	NCZD 400	450～1120	1054	710	660	335	330 100	28	150	42	200	31	8	158	36	400	51	165	35	35	600	210	26	700	40
4	NCZD 450	450～1120	1175	800	745	375	370 100	35	170	58	240	38	10	179	40	468	60	180	50	35	670	220	33	950	50
5	NCZD 500	450～1120	1350	900	835	425	410 127	40	200	82	280	43	12	210	45	500	80	200	50	40	770	240	33	1380	65
6	NCZD 560	450～1120	1440	1020	950	486	470 145	45	220	82	280	48.5	14	231	50	580	78.5	230	60	40	880	300	39	1750	80

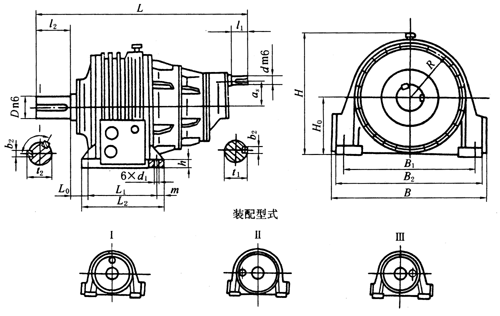

NCZD型行星齿轮减速机外形及安装尺寸

NCZD减速器的外形、装配型式和安装尺寸;(mm)

规格代号	型号规格	公称传动比i	外形及中心高					轴伸								地脚尺寸								质量 (kg)	润滑油量 (L)
规格代号	型号规格	公称传动比i	L	B	H	H₀	R/a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	质量 (kg)	润滑油量 (L)
7	NCZD 560	450～1120	1510	1100	990	450	430/ 164	45	220	82	280	48.5	14	231	50	660	103	500	80	70	1060	900	65	2100	200
8	NCZD 630	450～1120	1670	1260	1095	500	485/ 182	50	240	82	330	53.5	14	252	56	740	118	560	90	80	1200	1040	74	2150	280
9	NCZD 710	450～1120	1800	1360	1215	560	545/ 200	55	260	82	330	59	16	272	56	810	130	630	90	80	1320	1140	74	4300	340
10	NCZD 800	450～1120	2070	1560	1335	630	625/ 218	60	280	105	380	64	18	292	63	870	163	670	100	100	1500	1300	82	5400	495
11	NCZD 900	450～1120	2345	1750	1510	710	690/ 218	70	340	105	450	74.5	20	355	80	940	194	740	100	100	1680	1480	82	8500	700
12	NCZD 1000	450～1120	2570	1900	1680	800	770/ 360	80	360	130	450	85	22	375	80	1140	185	900	120	120	1840	1600	101	12000	900
13	NCZD 1120	450～1120	2890	2120	1880	900	870/ 296	90	400	130	540	95	25	417	90	1260	207	1000	130	120	2060	1800	101	17000	1100
14	NCZD 1250	450～1120	3136	2340	2060	1000	950/ 334	100	450	165	540	106	28	469	100	1400	225	1120	140	140	2280	2000	112	20000	1700
15	NCZD 1400	450～1120	3430	2580	2280	1120	1050/ 372	120	500	165	540	127	32	519	100	1500	264	1200	150	150	2500	2200	112	25900	2700
16	NCZD 1600	450～1120	4010	2970	2560	1256	1200/ 408	130	560	200	680	137	32	582	120	1600	350	1250	175	180	2890	2540	122	33500	3400
17	NCZD 1800	450～1120	4370	3300	2860	1400	1350/ 446	150	600	200	680	158	36	625	140	1760	398	1420	180	200	3200	2880	137	45000	3700
18	NCZD 2000	450～1120	4770	3700	3190	1600	1480/ 500	170	630	290	680	179	40	655	140	1960	440	1580	190	220	3620	3260	155	57000	4000

NCZD、NCZF减速器高速轴许用输入功率(kW)

规格	n₁ (r/min)	公称传动比i
规格	n₁ (r/min)	355	400	450	500	560	630	710	800	900	1000	1120	1250
315	600	2.6	2.0	1.8	1.7	1.3	1.2	1.1	1.1	1.0	0.8	0.7	0.6
	750	3.3	3.3	2.3	2.2	1.8	1.6	1.4	1.3	1.1	1.0	0.9	0.8
	1000	4.5	3.5	3.1	2.8	2.3	2.1	1.9	1.8	1.6	1.4	1.2	1.1
	1500	6.8	5.2	4.5	4.3	3.4	3.1	2.9	2.7	2.4	2.1	1.9	1.7
355	600	4.2	3.2	2.8	2.5	2.0	1.8	1.7	1.6	1.4	1.2	1.1	1.1
	750	5.2	3.9	3.5	3.2	2.5	2.3	2.2	2.0	1.7	1.5	1.4	1.2
	1000	6.9	5.3	4.6	4.4	3.4	3.1	2.9	2.7	2.4	2.1	2.0	1.6
	1500	10.4	8.0	6.9	6.5	5.1	4.6	4.4	4.0	3.6	3.1	2.9	2.6
400	600	5.3	4.0	3.6	3.3	2.5	2.3	2.2	2.1	1.8	1.6	1.5	1.2
	750	6.7	5.1	4.5	4.2	3.2	2.9	2.8	2.6	2.2	2.0	1.8	1.5
	1000	8.9	6.9	6.1	5.6	4.3	3.9	3.7	3.4	3.0	2.6	2.5	2.0
	1500	13.4	10.4	9.1	8.5	6.5	5.9	5.6	5.1	4.6	3.9	3.7	3.1
450	600	9.0	6.9	6.1	5.6	4.2	3.8	3.5	3.3	2.9	2.5	2.3	2.1
	750	11.3	8.7	7.6	7.1	5.1	4.7	4.4	4.1	3.6	3.1	2.9	2.5
	1000	15.0	11.5	10.0	9.4	6.8	6.2	5.9	5.5	4.9	4.2	3.9	3.3
	1500	22.5	17.3	15.2	14.2	10.4	9.5	8.9	8.3	7.3	6.3	5.9	4.9
500	600	10.6	8.3	7.2	6.8	5.5	5.0	4.7	4.4	3.6	3.1	2.8	2.4
	750	13.3	10.3	9.1	8.5	6.8	6.2	5.8	5.5	4.5	3.9	3.5	2.9
	1000	17.8	13.9	12.0	11.4	9.2	8.4	7.9	7.3	6.1	5.2	4.7	3.9
	1500	26.7	20.7	18.2	17.1	13.7	12.5	11.8	10.9	9.1	7.9	7.1	6.0
560	600	16.2	12.5	10.9	10.3	8.8	7.9	7.4	6.9	6.2	5.3	4.7	4.1
	750	20.3	15.7	13.6	12.9	11.1	10.0	9.3	8.7	7.7	6.7	5.8	5.0
	1000	27.0	21.0	18.2	17.1	14.7	13.3	12.4	11.6	10.3	8.9	7.8	6.7
	1500	40.6	31.4	27.4	25.7	22.1	19.9	18.7	17.4	15.5	13.4	11.7	10.0
630	600	21.8	16.8	14.7	13.7	11.9	10.4	9.7	9.0	8.0	6.9	6.1	5.3
	750	27.2	21.0	18.3	17.2	14.8	13.0	12.2	11.3	10.1	8.7	7.6	6.5
	1000	36.3	28.0	24.4	22.9	19.8	17.3	16.3	15.1	13.5	11.6	10.2	8.7
	1500	54.4	42.0	36.8	34.4	29.7	26.0	24.3	22.7	20.2	17.4	15.2	13.0
710	600	35.1	27.2	23.7	22.2	18.9	16.9	15.8	14.7	13.1	11.3	10.0	8.7
	750	43.8	34.0	29.6	27.7	23.6	21.0	19.8	18.5	16.4	14.1	12.4	10.7
	1000	58.4	45.3	39.5	37.0	31.5	28.1	26.4	24.6	21.9	18.8	16.5	14.1
	1500	87.7	67.9	59.3	55.5	47.1	42.1	39.6	36.9	32.8	28.3	24.9	21.3
800	600	43.0	33.2	29.0	27.2	23.5	20.5	19.2	17.9	15.9	13.7	12.1	10.6
	750	53.8	41.5	36.2	34.0	29.4	25.6	24.0	22.4	19.9	17.1	15.0	12.9
	1000	71.7	55.4	48.4	45.3	39.1	34.2	32.1	29.9	26.6	22.9	20.0	17.1
	1500	107.6	83.1	72.5	68.0	58.8	51.3	48.1	44.8	39.9	34.4	30.0	25.8
900	600	70.2	54.6	47.7	44.9	38.8	34.1	32.0	29.8	24.8	21.4	19.3	16.1
	750	87.7	68.3	59.6	56.1	48.5	42.6	40.0	37.3	31.0	26.7	23.8	19.5
	1000	117.0	91.1	79.5	74.8	64.6	56.8	53.3	49.7	41.3	35.7	31.7	26.0
	1500	175.4	136.5	119.3	112.3	97.0	85.3	79.9	74.5	62.0	53.4	47.6	39.0
1000	600	82.5	64.0	55.9	52.4	45.3	40.5	37.9	35.4	31.5	27.2	23.8	20.0
	750	103.1	79.9	69.8	65.5	56.6	50.7	47.5	44.2	39.4	33.9	29.6	24.3
	1000	137.5	106.5	93.1	87.2	75.3	67.5	63.4	59.0	52.5	45.3	39.5	32.5
	1500	206.2	159.8	139.6	130.9	113.1	101.4	95.0	88.5	78.7	67.9	59.2	48.7
1120	600	128.1	99.3	86.7	81.3	70.2	61.2	57.4	53.5	47.6	41.0	36.2	31.6
	750	160.2	124.1	108.4	101.6	87.8	76.5	71.8	66.8	59.5	51.5	44.9	38.5
	1000	213.5	165.5	144.5	135.5	117.1	102.0	95.7	89.1	79.5	68.3	59.5	51.4
	1500	320.1	248.2	216.7	203.2	175.6	153.0	143.4	133.7	118.9	102.5	89.9	77.0
1250	600	165.8	128.0	111.9	104.8	90.6	79.3	74.2	69.2	61.6	53.1	46.7	40.8
	750	207.3	160.1	139.8	131.1	113.2	99.1	92.9	86.5	77.0	66.3	57.9	49.7
	1000	276.2	213.3	186.4	174.4	150.9	132.0	123.8	115.3	102.5	88.4	77.2	66.3
	1500			279.4	262.0	226.3	198.0	185.7	173.0	153.9	132.6	115.9	99.3
1400	600	265.2	205.3	179.3	168.2	145.6	127.5	120.0	111.8	99.4	85.7	75.6	66.0
	750	331.5	256.7	224.2	210.2	181.9	159.3	150.0	139.8	124.3	107.1	94.0	80.6
	1000	441.7	342.1	298.8	280.1	242.1	212.5	200.0	186.3	165.7	142.8	125.4	107.5
	1500										214.2	188.1	161.2
1600	600	357.7	276.3	241.4	226.2	195.5	154.1	144.5	134.7	119.8	103.2	91.0	79.4
	750	447.1	345.3	301.6	282.7	244.2	192.7	180.7	168.3	149.7	129.1	112.9	96.9
	1000	595.9	460.3	402.1	376.9	325.6	256.9	240.8	224.4	199.6	172.0	150.6	129.1
	1500
1800	600	523.2	407.4	355.8	334.9	289.3	254.4	238.5	222.2	685.1	159.5	144.1	120.3
	750	653.9	509.2	444.8	418.6	361.6	317.9	298.0	277.7	231.1	199.4	177.3	145.4
	1000	871.5	678.8	592.8	558.0	482.2	423.8	397.4	370.2	308.3	265.7	236.4	192.1
	1500
2000	600	608.9	473.3	413.4	387.6	334.8	300.1	281.3	262.1	233.1	200.9	176.7	148.2
	750	763.1	591.6	516.7	484.4	418.4	375.1	351.6	327.6	291.4	251.1	219.2	180.5
	1000								436.8	388.5	334.8	292.2	240.7
	1500

NBZD、NBZF减速器热功率P_G1、P_G2

规格		250	280	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600
散热冷却条件		P_G1(kW)
没有冷却措施	环境条件	P_G1(kW)
	小空间小厂房	7.3	11	15	19	23	30	38	45	56	66	87	109	143	170	225	271	366
	较大空间或厂房	11	16	22	28	34	45	57	68	84	99	130	164	214	255	337	407	549
	户外露天	15.5	23	31	39.5	48	63.5	80	96	118	140	183	231	302	359	475	574	774
稀油站循环油润滑		P_G2按P₁、工况条件、稀油站的流量和容积来确定

NCZD、NCZF减速器热功率P_G1、P_G2

规格		315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
散热冷却条件		P_G1(kW)
没有冷却措施	环境条件	P_G1(kW)
	小空间小厂房	10	12.5	15.8	21	27	32	42	46	61	77	107	128	175	195	265	367	492
	较大空间或厂房	15	18.8	23.8	32	40	48	63	69.5	91	115	161	192	262	293	395	550	738
	户外露天	21	26	33	45	56	67	88	97	127	161	225	269	367	410	553	770	1033
稀油站循环油润滑		P_G2按P₁、工况条件、稀油站的流量和容积来确定
